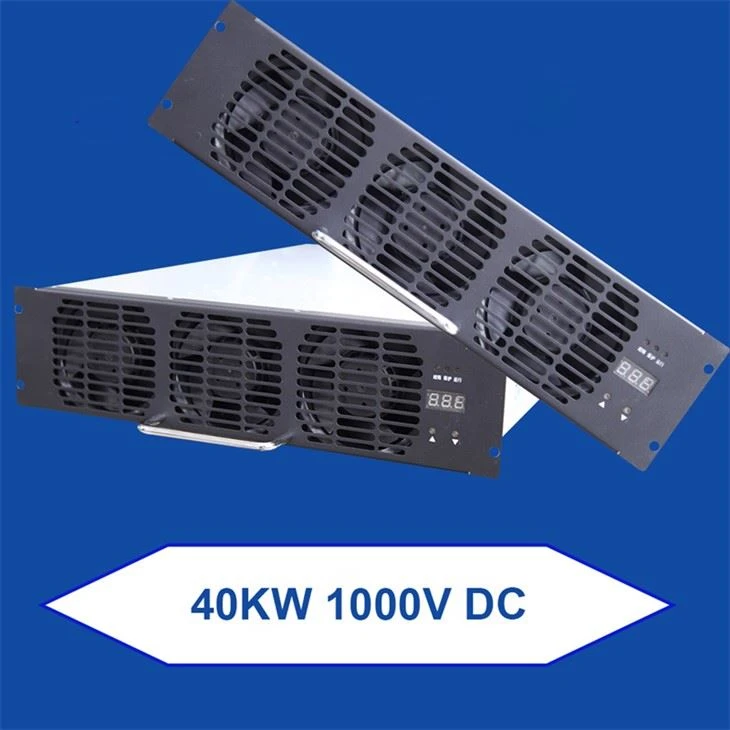

この 40KW EV 充電インフラ整流器は何に使用できますか?
40KW EV 充電インフラ整流器は、EV および E バス用の DC 急速充電ステーションおよび EV 充電コンテナで使用できます。
注: 充電器モジュールは車載充電器 (車内) には適用されません。
40KW整流器の特長
- 入力電圧範囲(AC):285~475V
- 出力調整可能な電圧範囲(DC):150~1000V
- 動作温度範囲:-30~+75度
- 最大効率: 95.6% 以上
- 出力定電力範囲: 出力 1000-280VDC で定数 40KW
- CANバス通信
- 素早くプラグアンドインストール
- 損傷のない短絡
40KW EV充電器整流器の寸法
40KW 整流器表示管の説明
a) 表示管：赤色、3ビット
表示内容：電圧、電流、アドレス、バージョン、故障コード
b) 押しボタン数量 2 個:
▲(上)、▼(下)
ボタンを押すと表示内容が切り替わり、モジュールパラメータを設定します。
c) 操作方法
i.表示ページで▲または▼を短く押すと、表示ページが順番に切り替わります。
ii.設定ページで、▲または▼を短く押して、設定値を増減します。
iii.表示ページで▲または▼を約2.5秒間長押しし、設定ページに入ります。
iv.設定ページで▲または▼を約2.5秒長押しすると、現在の設定が保存され、表示ページに戻ります。
40KW AC/DC 整流器の技術仕様
|
電気定格 |
入力電圧(ACV) |
AC285〜475V; 3-フェーズ |
|
周波数 (HZ) |
45Hz - 55Hz |
|
|
力率 |
0.99 以上 (フルロード) |
|
|
最大出力電力 (KW) |
40KW |
|
|
最大出力電流 (A) |
143A |
|
|
出力電圧 (V DC) |
150 - 1000V DC |
|
|
定電力 出力電圧範囲 (V DC) |
DC280～500V、DC500～1000V |
|
|
出力効率 |
>95.6% (全負荷) |
|
|
電圧安定化精度 |
±0.5%以下 |
|
|
電流安定化精度 |
±1%以下（負荷電流20%～100%の範囲） |
|
|
電流分担の不均衡 並列モジュールの場合 |
±5%以下（並列平均電流は5A以上である必要があります） |
|
|
出力リップルの実効値係数 |
±0.5%以下 |
|
|
HMI |
LEDライト |
はい (作業状態を示します) |
|
操作ハンドル |
はい |
|
|
部品 |
コネクタとケーブル |
|
|
通信する |
プロトコル |
CANバス |
|
環境評価 |
IP保護レベル |
IP20 |
|
使用温度 |
動作温度:-30~50 度 (55 度を超えると出力ディレーティング) |
|
|
保管温度 |
保管温度:-40~75度 |
|
|
相対湿度 |
%5RH～95%RH 結露なきこと |
|
|
保護機能 |
入力過電圧保護 |
490±10Vac |
|
入力過電圧回復 |
475±10Vac |
|
|
入力不足電圧保護 |
270±10Vac |
|
|
入力不足電圧回復 |
285±10Vac |
|
|
ファンの故障 |
障害のためシャットダウン |
|
|
入力欠相保護 |
欠相によるシャットダウン |
|
|
出力短絡保護 |
はい |
|
|
出力過電流保護 |
はい、シャットダウンして短絡にロックされています。 回復するために再電力が供給される |
|
|
出力過電圧保護 |
はい、ハードウェアとソフトウェアの二重過電圧保護により、過電圧後にモジュールはシャットダウンロックされます。復元するには電源を再投入する必要があります。 |
充電モジュールのパフォーマンスを向上させるための要件
DC 充電装置の急速充電機能は、高電流および高電圧を通じて高出力の電気エネルギー出力を実現するため、充電モジュールの性能に対してより高い要件が課せられます。電圧と電力レベルの増加に伴い、パワーエレクトロニクスの電力変換回路トポロジー、組み込みソフトウェア制御アルゴリズム、高周波磁気部品設計、充電モジュールの高出力放熱構造設計の難易度も増加しています。同時に、その安全性と信頼性が保証されなければならないため、充電モジュールのメーカーに新たな要件が課せられ、充電モジュールの技術的限界がさらに高まります。要件 1: 同じサイズでのパワーアップグレード。 DC 充電装置の出力電力の増加は、主に充電モジュールの数を増やすか、単一の充電モジュールの電力を増やして DC 充電装置の総電力を増やすことによって実現されます。しかし、充電パイルの体積には限りがあるため、充電モジュールの数を増やすだけでは電力増加の要件を満たすことができません。したがって、充電モジュールの体積を変えずに単体モジュールの電力を増やす、つまり電力密度を高める必要がある。
40KW EV充電インフラ整流器のパッケージ写真
この 40KW EV 充電インフラストラクチャ充電器整流器の詳細については、当社までお問い合わせください。販売チーム、 ありがとう！
