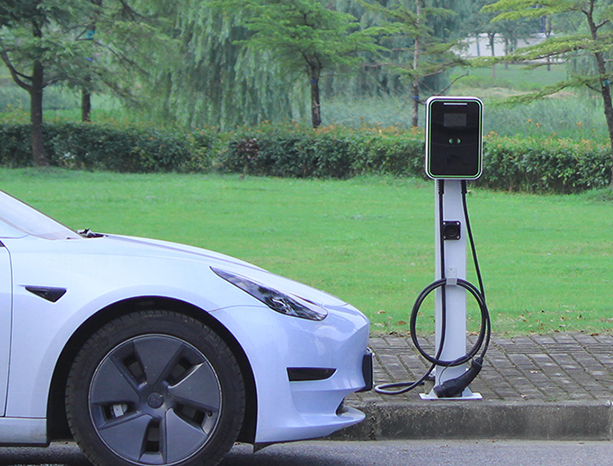

充電杭における RCD (残留電流動作保護装置) の主な機能は、感電事故、電気機器の漏電損傷、電気火災を防止し、電気自動車の充電プロセスの安全を保護することです。
RCD は漏電保護装置の一種として、低電圧配電システムで広く使用されています。その基本的な機能は、回路内の残留電流を検出して電源を遮断し、漏電による危険を回避することです。の分野で電気自動車の充電、RCD は、特に以下の分野で基本的な電気保護デバイスとして広く使用されています。電気自動車の充電パイル、その役割が特に重要です。
RCD のコアコンポーネントはゼロシーケンス変流器で、実際にはパーマロイで作られたリング状の鉄心です。相線、N線とも鉄心に通しており、鉄心に測定コイルが巻かれています。相線とN線の電流の大きさが等しく、向きが逆の場合、鉄心に発生する磁力線は打ち消し合い、鉄心の内部には磁束が存在しません。もちろん、コイルに誘導電流は発生しません。コイルは、相線電流の大きさが N 線電流と等しくない場合にのみ電流を誘導します。誘導電流がアキュムレータまたは電磁コイルのしきい値を超えると、漏れスイッチが対応する動作を行います。
RCD 内のゼロシーケンス変流器は、3 相線と 1 つの N 線を通過する必要があります。三相線電流のフェーザと N 線電流の関係は次のとおりです。
つまり、3 つの相線のフェーザは、N 線の電流と大きさが等しく、方向が逆です。
したがって、線路が正常な場合、ゼロシーケンス変流器の出力値 (残留電流でもあります) は次のようになります。
3 相線路の 1 つで漏電が発生したために漏電が発生すると、3 相線路のフェーザ和は N 線の電流と等しくなくなり、残留電流が発生します。
RCD は漏電が発生したことを感知して判断し、回路ブレーカーを作動させます。
